Princip rada mjerača protoka turbinskog tipa
Turbinski mjerač protoka tekućine koristi se za volumetrijsko mjerenje ukupnog protoka i/ili brzine protoka i ima relativno jednostavan princip rada.
Dok tekućina teče kroz turbinski mjerač, ona udara u lopatice turbine koje se mogu slobodno okretati oko osi duž središnje linije kućišta turbine.
Kutna (rotacijska) brzina rotora turbine izravno je proporcionalna brzini tekućine koja teče kroz turbinu.
Rezultirajuća izlazna vrijednost se preuzima pomoću električnog birača (prekidača) postavljenog na tijelo mjerača protoka.
Mjerljiv medij
Mjerni protok medija, raspon instrumenta i kalibar Kod mjerenja općeg medija, puni protok turbinskog mjerača protoka može se odabrati unutar raspona protoka mjernog medija 0,5-12m/s, a raspon je relativno širok. Odabrana veličina mjerača (kalibar) nije nužno jednaka onoj procesnog cjevovoda i treba je odrediti prema tome je li mjerni raspon protoka unutar raspona brzine protoka.
To jest, kada je brzina protoka u cjevovodu preniska da bi zadovoljila zahtjeve mjerača protoka ili kada se točnost mjerenja ne može jamčiti pri ovoj brzini protoka, promjer mjerača treba smanjiti, tako da brzina protoka u cjevovodu bude visoka te se dobivaju zadovoljavajući rezultati mjerenja.
Ttehnički parametar
| Ime proizvoda | Turbinski mjerač protoka |
Nazivni promjer (mm) | DN4-DN200mm |
Srednji | Voda, dizel, ulje, gorivo, hidraulično ulje, plin, LPG, itd |
Klasa točnosti | Standardni tip je 1%, Prilagođeno za 0,5% i 0,2% |
Materijal instrumenta | SS304; SS316; itd. |
Srednja temperatura | Srednji: -20 ~ 120 ℃ |
Povezivanje | Navoj, prirubnica, trostruka stezaljka |
Izlaz signala | 4-20mA ili impulsni izlaz |
Snaga napajanja | AC220V, DC12-24V ili litijska baterija |
Sučelje signalne linije | Unutarnji navoj M20×1,5 |
Klasa otpornosti na eksploziju | ExdIIBT6 |
Klasa zaštite | IP65 |
Ključne riječi | turbinski mjerač protoka za vodeni sok |

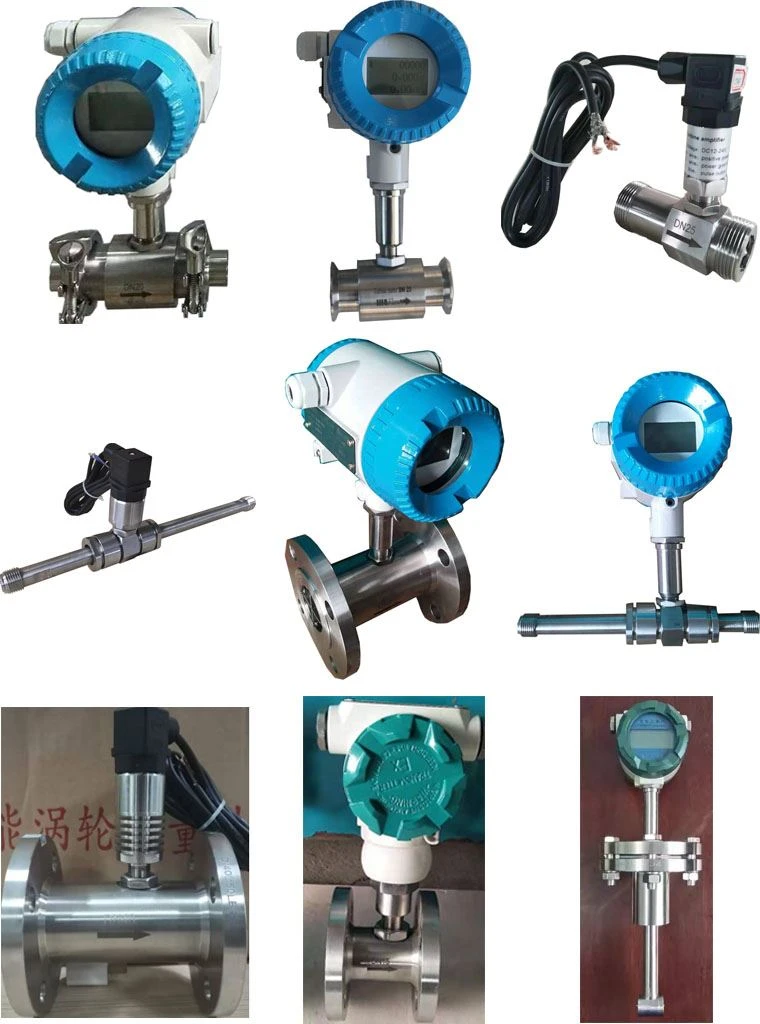

Tip turbinskog mjerača protoka
Montaža
1. Mjesto ugradnje
Mjerač protoka treba postaviti vodoravno, a strelica koja pokazuje smjer protoka na senzoru tijekom instalacije treba odgovarati smjeru protoka tekućine.
2. Mjesto ugradnje
Mjerač protoka treba raditi pod uvjetom da je temperatura tekućine koja se mjeri -20~+120℃, a relativna vlažnost okoline ne veća od 80%. Iz perspektive jednostavnog održavanja, treba ga postaviti na mjesto gdje ga je lako rastaviti i zamijeniti te izbjeći vibracije cijevi ili naprezanje cijevi. Uzimajući u obzir zaštitu pojačala, treba ga izbjegavati što je dalje moguće od jakog toplinskog zračenja i radioaktivnosti. Istodobno se mora izbjegavati utjecaj jakog vanjskog elektromagnetskog zračenja na zavojnicu za detekciju. Ako se to ne može izbjeći, treba postaviti zaštitni poklopac na pojačalo senzora, inače će smetnje ozbiljno utjecati na normalan rad instrumenta za prikaz.
Kod ugađanja i skupljanja: L=15D kod jednog zgloba lakta: L=20D
Za dvostruke koljenaste zglobove: L=25D (jedna ravnina) L=30D (dvije ravni)
Za pravokutni lakat: L=40D
Kada postoji ravni zaporni ventil: L=20D (ventil potpuno otvoren) L=50D (ventil napola otvoren)
U Dodatku. Kako bi se učinkovito kontrolirala vrtložna struja i poboljšala točnost mjerenja, ispravljač sastavljen od hrpe cijevi može se prenijeti u ravni dio cijevi uzvodnog dijela. Nakon francuskog gornjeg ispravljača, duljina ravne cijevi je (10~20)D.
(2) U tekućini postoje nečistoće koje će utjecati na rad senzora. Kako bi se produžio vijek trajanja senzora, na cjevovod ispred senzora treba postaviti filter s veličinom oka od 3-9 dana/cm2. Općenito, mreže s velikim promjerom su rijetke, a mreže s malim promjerom su guste. Kako bi se osigurao normalan rad senzora, filtar također treba odabrati prema stvarnoj upotrebi.
(3) Prilikom zavarivanja ulazne prirubnice senzora potrebno je imati na umu da u cijevi nema izbočenog dijela. Prilikom spajanja ulazne prirubnice, vanjski opseg dviju prirubnica je potpuno anastomoziran, a prsten se ne može izložiti u cijevi. Ekscentrični reduktor će uzrokovati neravnomjernu raspodjelu brzine protoka, pa se ne može koristiti.
(4) Kako bi se osigurala potreba održavanja ispod radnog promjera, na cjevovod prije i poslije odašiljača treba ugraditi zaporni ventil (zaporni ventil) te ugraditi premosni cjevovod.
Ventil za kontrolu protoka trebao bi biti instaliran iza senzora. Kada se koristi senzor, uzvodni zaporni ventil mora biti potpuno otvoren kako bi se izbjegla turbulencija u uzvodnom dijelu tekućine.
(5) Kada je protok kroz senzor prevelik (premašuje gornju granicu raspona protoka), ležaj će se istrošiti zbog površine velike brzine. Stoga, kada se očekuje prekomjeran protok, ventil za kontrolu protoka smješten u nizvodnom dijelu može podesiti protok.
(6) Budući da će plin u cjevovodu donijeti velike pogreške u mjerenju senzora, prilikom ugradnje obratite posebnu pozornost na situaciju u kojoj se plin miješa u tekućini koju treba mjeriti, posebno za mjerenje lakih tekućih medija. Postoji separator zraka.
(7) Prilikom ugradnje senzora u novu cijev, kako bi se izbjeglo ulazak nečistoća iz cjevovoda u senzor, preporuča se zamijeniti senzor praznom cijevi nakon određenog vremena rada, a zatim zamijeniti senzor nakon potvrđujući da su nečistoće isušene.
