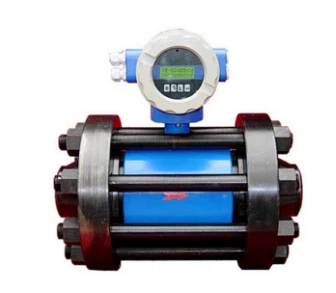

1. Pregled proizvoda
Inteligentni visokotlačni elektromagnetski mjerač protoka serije JYLDE je induktivni instrument koji mjeri volumen protoka vodljivog medija u cijevi prema Faradayevom zakonu elektromagnetske indukcije. Usvaja tehnologiju ugrađenog jednog čipa za realizaciju digitalne pobude. Iako zadovoljava prikaz na licu mjesta, elektromagnetski mjerač protoka također može emitirati 4-20mA strujni signal, MODBUS, HART, pulsni izlaz itd. za snimanje, podešavanje i kontrolu, a naširoko se koristi u kemijskoj industriji, zaštiti okoliša, metalurgija, medicina, proizvodnja papira, vodoopskrba i odvodnja i drugi odjeli industrijske tehnologije i upravljanja.
Elektromagnetski mjerač protoka serije JYLDE ne samo da može mjeriti protok opće vodljive tekućine, već također mjeri volumenski protok dvofaznog protoka kruto-tekuće, protok tekućine visoke viskoznosti i soli, jake kiseline i jake alkalne tekućine.
2. Princip rada
Mjerna cijev visokotlačnog elektromagnetskog mjerača protoka je kratka nemagnetska cijev od nehrđajućeg čelika obložena izolacijskim materijalom. Kroz stijenku cijevi duž promjera cijevi prolaze dvije elektrode koje se učvršćuju na mjernu cijev. Glava njegove elektrode u osnovi je u ravnini s unutarnjom površinom obloge. Kada se uzbudna zavojnica pobudi dvosmjernim kvadratnim valom, generira se radno magnetsko polje s gustoćom magnetskog toka B u smjeru okomitom na os mjerne cijevi. U ovom trenutku, ako tekućina određene vodljivosti teče kroz mjernu cijev, presjeći će liniju magnetske sile i inducirati elektromotornu silu E. Elektromotorna sila E proporcionalna je umnošku gustoće magnetskog toka B, unutarnjeg promjera mjerne cijevi d i prosječne brzine strujanja V. Elektromotornu silu E (signal protoka) detektira elektroda i šalje pretvaraču preko kabela. Nakon što pretvarač pojača signal protoka, može prikazati protok tekućine i može emitirati impulsne, analogne struje i druge signale za kontrolu i regulaciju protoka.
Napomena: E=KBdV
U formuli: E---je napon signala između elektroda (V)
B---Gustoća magnetskog toka (T)
d---Unutarnji promjer mjerne cijevi (m)
V---prosječna brzina protoka (m/s)
U formuli su K i d konstante. Budući da je uzbudna struja stalna struja, B je također konstanta. Iz E=KBdV se može znati da je volumni protok Q proporcionalan naponu signala E, odnosno da je napon signala E induciran brzinom protoka proporcionalan linearnom odnosu volumnog protoka Q. Stoga se protok Q može odrediti sve dok se E mjeri. Ovo je osnovni princip rada elektromagnetskog mjerača protoka.
Može se vidjeti iz E=KBdV da parametri kao što su temperatura, tlak, vodljivost mjerenog fluidnog medija i omjer sastava tekućina-krutina dvofaznog fluidnog medija tekućina-krutina neće utjecati na mjerenje rezultate. Što se tiče stanja protoka, sve dok je u skladu s osnosimetričnim protokom (kao što je laminarni protok ili turbulentni protok), to neće utjecati na rezultate mjerenja. Stoga je elektromagnetski mjerač protoka pravi volumenski mjerač protoka. Za proizvođače i korisnike, sve dok su stvarno kalibrirani s običnom vodom, mogu mjeriti volumen protoka bilo kojeg drugog vodljivog tekućeg medija bez ikakvih korekcija. ništa. U mjernoj cijevi nema pokretnih i blokirajućih dijelova, tako da gotovo da nema gubitka tlaka, a ima visoku pouzdanost.
3. Karakteristike izvedbe
1. Instrument ima jednostavnu i pouzdanu strukturu, bez pokretnih dijelova i dug radni vijek.
2. Nema dijelova za odsječenje i blokiranje protoka, tako da nema gubitka tlaka i blokade tekućine.
3. Bez mehaničke inercije, brz odziv i dobra stabilnost, može se primijeniti na sustav za automatsko otkrivanje i podešavanje programa upravljanja.
4. Na točnost mjerenja ne utječu vrsta mjerenog medija i njegova temperatura, viskoznost, tlak i drugi fizički parametri.
5. Različite kombinacije PTFE ili gumene obloge i HC, HB, 316L, Ti, tantal i drugih materijala za elektrode mogu zadovoljiti potrebe različitih medija.
6. Potpuna digitalna obrada, jaka sposobnost sprječavanja smetnji, pouzdano mjerenje, visoka preciznost, raspon mjerenja protoka do 150:l.
7. Cijeli kineski ili puni engleski rad izbornika, jednostavan za korištenje i jednostavan za rukovanje.
8. LCD zaslon visoke razlučivosti s pozadinskim osvjetljenjem.
9. Ima funkcije dvosmjernog mjerenja protoka i dvosmjerne ukupne akumulacije. Postoje tri zbrojnika koji mogu prikazati pozitivnu kumulativnu vrijednost, obrnutu kumulativnu vrijednost i kumulativnu vrijednost razlike.
10. Izlazni način rada: struja, dvosmjerna izlazna funkcija frekvencije i RS-485, MODBUS, HART sučelje.
11. Korištenjem SMD uređaja i tehnologije površinske montaže (SMT), sklop ima visoku pouzdanost.
4. Tehnički podaci o stroju i senzoru:
| Nazivni promjer | 6, 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600, 1800 (mm) (Promjer cjevovoda priključnog elektromagnetskog mjerača protoka veći je ili jednak DN100) |
| Maksimalni protok | 15m／s |
| Točnost | {{0}}.2 posto, 0.5 posto, 1.0 posto (promjer cijevi je veći od DN500, normalna točnost je 1,0 posto, a može se produžiti za 0,5 posto) |
| Vodljivost tekućine | Veći ili jednak 5uS／cm |
| Sobna temperatura | Senzor: -40 stupanj - plus 80 stupnjeva, pretvarač: -15 stupanj - plus 60 stupnjeva |
| materijal za oblaganje | PTFE, polineopren, poliuretan, perfluoretilen propilen (F46) |
| Srednja temperatura | Manje od ili jednako 180 stupnjeva |
| Materijal elektrode | 316L, Hastelloy C, Hastelloy B, titan, tantal, legura platine/iridija, volframov karbid obložen nehrđajućim čelikom |
| Materijal tijela | Ugljični čelik, nehrđajući čelik 304, nehrđajući čelik 316 |
| Zaštita školjke | IP65, IP67, IP68 |
| Oznaka otpornosti na eksploziju | ExⅡBT6 Gb |
PITANJA:
1. Pitanje: Može li visokotlačni elektromagnetski mjerač protoka izdržati tlak od 35 mpa?
O: Naravno, imamo profesionalnu opremu za ispitivanje tlaka, a visokotlačni elektromagnetski mjerači protoka koje prodajemo naširoko se koriste u jedinicama naftnih polja. Imajte zrelo proizvodno iskustvo.
2. Pitanje: Koji je materijal visokotlačnog mjerača protoka?
Odgovor: Prema vašim potrebama, možemo vam ponuditi: ugljični čelik, nehrđajući čelik 304, nehrđajući čelik 316.
3. P: Je li visokotlačni mjerač protoka skup? Je li proizvodni ciklus dug?
O: Mi smo proizvođač, imamo gotovinu za kupnju sirovina kako bismo smanjili svoje troškove, tako da je prodajna cijena povoljnija od iste industrije, imamo dovoljno sirovina i kratak proizvodni ciklus.
4. P: Što je s preciznošću?
O: Imamo posvećene inženjere za kalibraciju i profesionalnu opremu za kalibraciju. Prije nego što mjerač protoka napusti tvornicu, protok će se kalibrirati tri puta kako bi se osigurala točnost mjerača protoka (točnost: {{0}}.5 posto, najveća točnost: 0,2 posto)
5. P: Kako možemo platiti? Koje načine dostave nudite?
O: Podržavamo: TT plaćanje, online plaćanje kreditnom karticom, Western Union plaćanje, LC plaćanje. Možemo pružiti: morem, zrakom, ekspresno od vrata do vrata.
Ako imate još pitanja? Kontaktirajte nas, imat ćemo profesionalnog prodajnog predstavnika koji će odgovoriti na sva vaša pitanja i moći ćemo odabrati najprikladniji mjerač protoka za vaše potrebe. Naše fit osoblje rado će dočekati vaše upite u bilo kojem trenutku!
